Machine de mesure automatique de largeur de ligne de carte PCB (XK32)

Date de sortie:2019-08-24 15:13

Cinq avantages des produits

  • 1. Mesure de positionnement automatique: l'utilisateur peut importer les données DXF et personnaliser les informations d'emplacement de mesure en fonction du fichier DXF, générer un programme de mesure automatique, puis importer le logiciel pour la mesure automatique.
  • 2. Mise au point automatique: lorsque la mesure automatique est effectuée, le système d'imagerie effectue automatiquement la mise au point pour garantir que la position de mesure est claire et précise.
  • 3. Grossissement à commutation automatique: Objectif à zoom automatique, pas de commutation manuelle, grossissement de commutation en ligne par logiciel;
  • 4. Positionnement de la navigation: fonction de positionnement de l’image de navigation;
  • 5. Recherche automatique des bords: Saisir automatiquement la ligne, la largeur des lignes supérieure et inférieure, l'espacement des lignes, le diamètre arrondi, etc. pendant la mesure automatique;

détails du produit

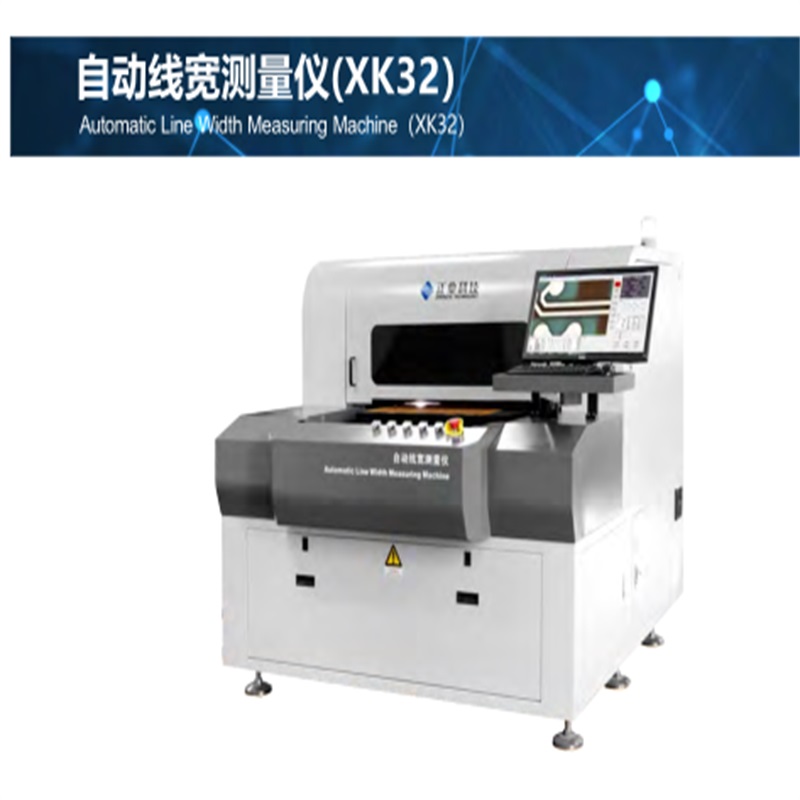

PCB   Machine à mesurer la largeur de ligne automatique (XK32)

USAGE

L'instrument de mesure automatique de la largeur de trait XK32 convient à la détection des largeurs des bandes supérieure et inférieure des couches interne et externe du circuit imprimé après gravure (avant l'huile verte), ainsi que la distance entre les lignes de gravure et les lignes de cuivre. , la distance trou à bord et les trous ronds diamètre du trou borgne, etc. et adapté à la mesure de la largeur de trait des wafers et des LCD.

LES CARACTÉRISTIQUES

    Fonction de statistiques: fonctions d’archivage et de statistiques EXCEL; données automatiquement exportées;

    Statistiques SPC: capables d’analyser les statistiques SPC;

    Logiciel de mesure de largeur de fil auto-développé, prise en charge de la connexion de la base de données MES: prise en charge de la connexion de la base de données SQL et réalisation de l'informatisation en usine.


PARAMÈTRE TECHNIQUE

ARTICLE                                                                                                         XK32

Paramètres                     Dimension                                                   1810 × 2070 × 1700mm

Équipement                       Capacité de l'équipement                         Mesure de (largeur de trait / interligne / largeur des haut et bas)

Capacité                         Projet de mesure                         lignes / diamètre rond / largeur des lignes Goldfinger / pads / SMT-PAD / etc.)

                                                                                          dans la vue de la caméra après avoir développé et gravé l'intérieur et l'extérieur

                                                                                          couche du circuit imprimé.

                                    Plage de mesure de                       720mm × 700mm (la plage de mesure de la plate-forme peut être personnalisée)

                                    Plate-forme (L × L)

                                    Surface de la table                                   Plateforme d'adsorption + positionnement des bords

                                    Gamme d'épaisseur de plaque                                     0.036mm-6mm

                                    Plage de mesure                                           10μm-3100μm

                                    de largeur de ligne

                                    Précision de ligne                             1x = ± 3μm; 2x = ± 2μm; 3x = ± 1 µm; 4x = ± 1μm; 4,5x = ± 1μm

                                    Mesure de largeur

Système d'imagerie           Caméra                                                   Capteur CCD couleur de 5 millions de gigabits

                                  Résolution du CCD                                               2560 × 1920pixel

                                    Lentille                                             Doublement automatique des lentilles de 0,7x à 4,5x

                                  Grossissement différent                     1,0 x 2,3 µm / pixel; 2,0x-1,5μm / pixel;

                                    /Résolution de l'image                           3,0 x 0,9 μm / pixel, 4,0 x 0,7 μm / pixel;   4.5x-0.5μm / pixel

  Répétabilité de la mesure                                           ± 2 pixels

Fenêtre de mesure                               Grossissement minimum

Champ de vision                                             0,7X = X3.50mm-Y2.65mm

                                                            Grossissement maximum

                                                            4,5X = X0,75mm-Y0,55mm

                                                              (Voir la plage de déviation: ± 5%)

    Source de lumière                                       LED annulaire (la luminosité peut être réglée en continu)

                                                          Source lumineuse double annulaire séparée en haut et en bas

    Champ de vision de la navigation                                 X1.2mm-Y0.8mm

    La navigation et

    Caméra de positionnement                           Equipé de navigation CCD, ce qui est pratique et rapide à

    localiser la cible de mesure.

                                    Autofocus                                                       Mise au point automatique du logiciel

Mode de fonctionnement           Mode d'apprentissage                           Apprenez du premier article en tant que modèle de programmation, en exploitant la mesure

                                                                                  automatiquement

                                    Mode d'importation de données CAM               Soutenez Genesis 2000 en exportant les données au format GBR-RX274 et en utilisant le format GBR pour

                                                                                  importer des données dans   logiciel, programmez le premier article à travers les couches de données et utilisez

                                                                                  le   la mesure.

                                    Bord de mesure                         La méthode de recherche a une fonction de recherche de bord manuelle et automatique.

                                    Vitesse de mesure                                                 3S / point

Sortie de données                 Exportation de données                                 Exporter les données EXCEL automatiquement   et le stocker dans le chemin spécifié.

                                    Fonction statistique

                                    Partage de base de données                       A le partage de base de données SQL et peut s'ancrer avec le terminal d'informations MES.

  Installation environnementale             Pas de contact avec l'acide, la base,   gaz corrosif ou liquide.

    Exigences                               Remarque: les dommages dus à un environnement corrosif ne sont pas couverts par la garantie.
