MODULE MONOCRISTALLIN HAUTE PERFORMANCE MODULE POLYCRISTALLIN ELL 36C SYP150P -170P / 5BB

Date de sortie:2019-09-05 19:47

Cinq avantages des produits

  • Coefficient de puissance le plus bas de l'industrie
  • Garantie de 12 ans sur le produit, fiabilité garantie et garanties de qualité strictes dépassent de loin les exigences certifiées
  • Excellente performance à faible irradiance
  • Excellente résistance PID, tolérance de puissance positive de 3%, produit à deux étages garantissant une inspection sans échec et à 100% EL
  • Le module imp binning réduit radicalement les pertes de correspondance des chaînes

détails du produit

Certifié pour résister à des conditions environnementales sévères

-Anti-réfléchissant & surface anti-salissure minimisant les pertes de puissance dues à la saleté et à la poussière

-Somère brouillard salin, ammoniac & Résistance au sable soufflé pour la mer, la ferme et le désert

environnements

-Excellente charge mécanique 2400Pa & charge de neige résistance 5400Pa


DONNÉES ÉLECTRIQUES (STC)

Numéro de modèle                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Puissance nominale en Watts-Pmax (Wp)       150           155             160               165         170

Circuit ouvert Tension-Voc (V)               22.3         22.4           22,5               22,6       22,7

Courant de court-circuit Isc (A)                   8.81         8.84           8,88               8.92       8,96

Tension d'alimentation maximale-Vmpp (V)     18.3         18,5           18,6               18,7       18.8

Courant maximal d'alimentation-Impp (A)       8,20         8h40           8.60               8.80       9h00

Efficacité du module (%)                           14.9         15.4           15.9               16.4       16,9

STC: Irradiance 1000 W / m², température de la cellule 25 ° C, masse d'air AM1.5 selon EN 60904-3.


DONNÉES ÉLECTRIQUES (NOCT)

Numéro de modèle                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Puissance maximale-Max (Wp)                 110,9         114,6           118,3         122,0         125,7

Circuit ouvert Tension-Voc (V)                 20.7           20.8             20.9           21.0           21.1

Courant de court-circuit Isc (A)                   7.15           7.18             7.21             7.24           7.27

Tension d'alimentation maximale-Vmpp (V)       16.8           17,0             17.1           17.2           17,3

Courant maximal d'alimentation-Impp (A)         6,61           6.77               6,93           7,09           7.25

NOCT: irradiation à 800 W / m², température ambiante 20 ° C, vitesse du vent 1 m / s.

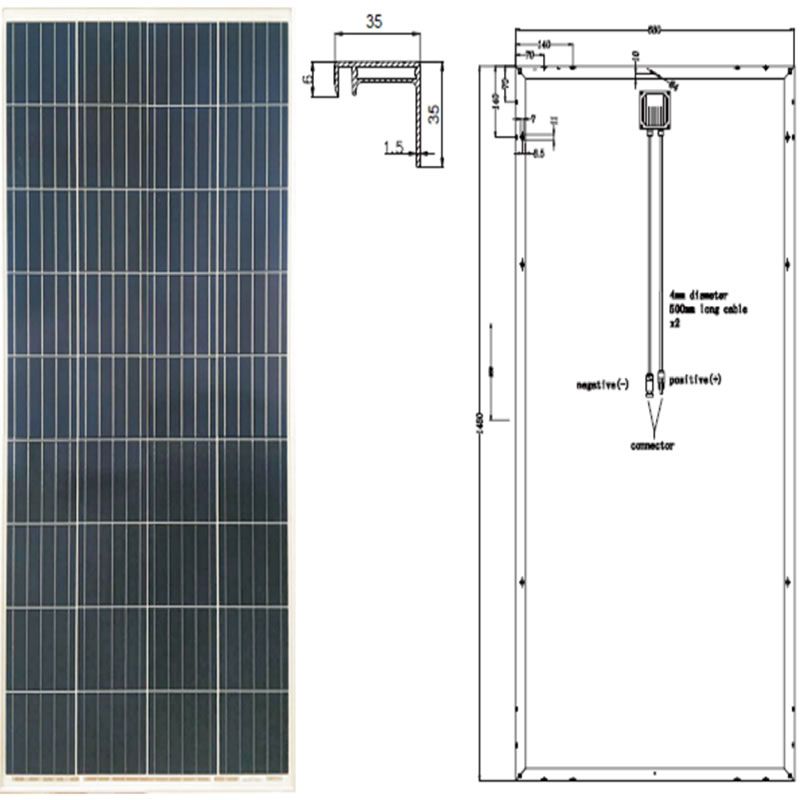

MÉCANIQUE   LES DONNÉES

Cellules solaires                                       Polycristallin 156,75 × 156,75 mm

Configuration de la cellule                         36 cellules (4 × 9)

Dimensions du module                       1480 × 680 × 35mm

Poids                                           11 kg

Superstrat                                     3,2 mm, transmission élevée, faible teneur en fer, verre trempé ARC

Substrat                                         Feuille de fond blanche

Cadre                                               Alliage d'aluminium anodisé argenté type 6063T5, couleur argentée

J-Box                                               En pot, IP67, 1000VDC, 3 diodes de dérivation Schottky

Câbles                                             4.0mm² (12AWG), 900mm longueur

Connecteur                                       Compatible IP67 MC4


TEMPÉRATURE & Cotes maximales

Température nominale de fonctionnement de la cellule (NOCT)             45 ° C ± 2 ° C

Coefficient de température de Voc                                   -0,32% / ° C

Coefficient de température de Isc                                     0,05% / ° C

Coefficient de température de Pmax                                 -0,39% / ° C

Température opérationnelle                                               -40 ~ + 85 ° C

Tension maximale du système                                             1000VDC

Valeur nominale du fusible de la série Max                                                   15A

Limiter le courant inverse                                                 15A


CONFIGURATION DE L'EMBALLAGE

Nombre de modules par conteneur                           40 pieds                 20 pieds

Nombre de modules par palette                                 1600               700

Nombre de palettes par conteneur                               2                     2

Dimensions de la boîte d'emballage (L xlxh) en mm               800                 350

Poids brut de la boîte [kg]                                         23                   23
