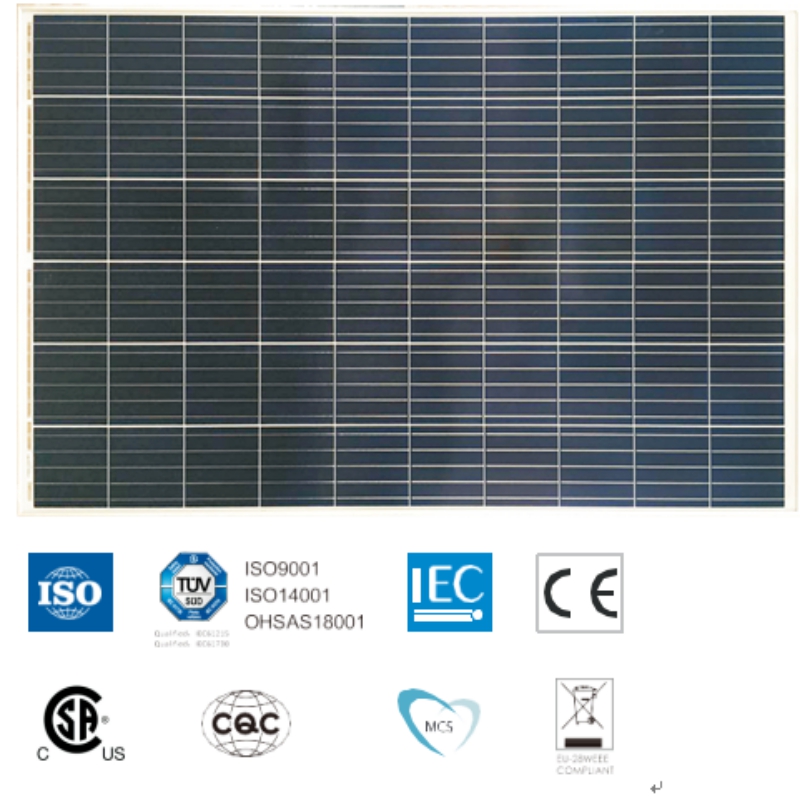

MODULE POLYCRISTALLIN À 60 CELLULES

GAMME DE SORTIE DE PUISSANCE 260-280Wp

TENSION MAXIMALE DU SYSTÈME 1500VDC

EFFICACITÉ MAXIMALE DE 17,1%

DONNÉES ÉLECTRIQUES (STC)

Numéro de modèle                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

Puissance nominale en Watts-Pmax (Wp)             260                               265                           270                         275                         280

Circuit ouvert Tension-Voc (V)                   37,8                               38,0                           38,2                         38,4                         38,6

Courant de court-circuit Isc (A)                     9,04                               9.12                           9,20                         9,28                       9,36

Tension d'alimentation maximale-Vmpp (V)           30,6                               30,9                           31.2                       31,5                         31,8

Courant maximal d'alimentation-Impp (A)           8,50                               8,58                           8,66                       8,74                           8.82

Efficacité du module (%)                             15.9                               16.2                           16,5                     16.8                           17.1

STC: Irradiance 1000 W / m², température de la cellule 25 ° C, masse d'air AM1.5 selon EN 60904-3.

DONNÉES ÉLECTRIQUES (NOCT)

Numéro de modèle                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

Puissance maximale-Max (Wp)                     194                           197                           201                         205                         208

Circuit ouvert Tension-Voc (V)                   35.2                           35.3                           35,5                         35,6                         35,8

Courant de court-circuit Isc (A)                     7.31                           7,38                           7.44                         7,51                       7,57

Maximum Tension d'alimentation-Vmpp   (V)         28.1                           28.3                           28.4                       28,6                         28,7

Courant maximal d'alimentation-Impp (A)           6,89                           6,98                           7,08                         7.17                       7.25

NOCT: irradiation à 800 W / m², température ambiante 20 ° C, vitesse du vent 1 m / s.

DATE MECANIQUE

Cellules solaires                                             Polycristallin 156,75 × 156,75 mm

Configuration de la cellule                                 60 cellules (6 × 10)

Dimensions du module                               1650 × 992 × 35mm

Poids                                                 18 kg

Superstrat                                           3,2 mm, transmission élevée, faible teneur en fer, verre trempé ARC

Substrat                                             Feuille de fond blanche

Cadre                                                 Alliage d'aluminium anodisé argenté type 6063T5, couleur argentée

J-Box                                                   En pot, IP67, 1500VDC, 3 diodes de dérivation Schottky

Câbles                                               4.0mm² (12AWG), 900mm longueur

Connecteur                                         Compatible IP67 MC4

TEMPÉRATURE & MAXIMUMATEURS

Température nominale de fonctionnement de la cellule (NOCT)                               45 ° C ± 2 ° C

Coefficient de température de Voc                                                   -0,32% / ° C

Coefficient de température de Isc                                                       0,05% / ° C

Coefficient de température de Pmax                                                 -0,39% / ° C

Température opérationnelle                                                             -40 ~ + 85 ° C

Tension maximale du système                                                             1500VDC

Valeur nominale du fusible série max                                                               15A

Limiter le courant inverse                                                             15A

P CONFIGURATION ACKAGING

                                                                            40 pieds                                                 20 pieds

Nombre de modules par conteneur                               840                                                 360

Nombre de modules par palette                                     30                                                   30

Nombre de palettes par conteneur                                   28                                                   12

Dimensions de la boîte d'emballage (L xlxh) en mm                 1680 × 1120 × 1130                           1680 × 1120 × 1130

Poids brut de la boîte [kg                                                   590                                                 590

ATTENTION: LISEZ LES INSTRUCTIONS DE SÉCURITÉ ET D'INSTALLATION AVANT D'UTILISER LE PRODUIT.
