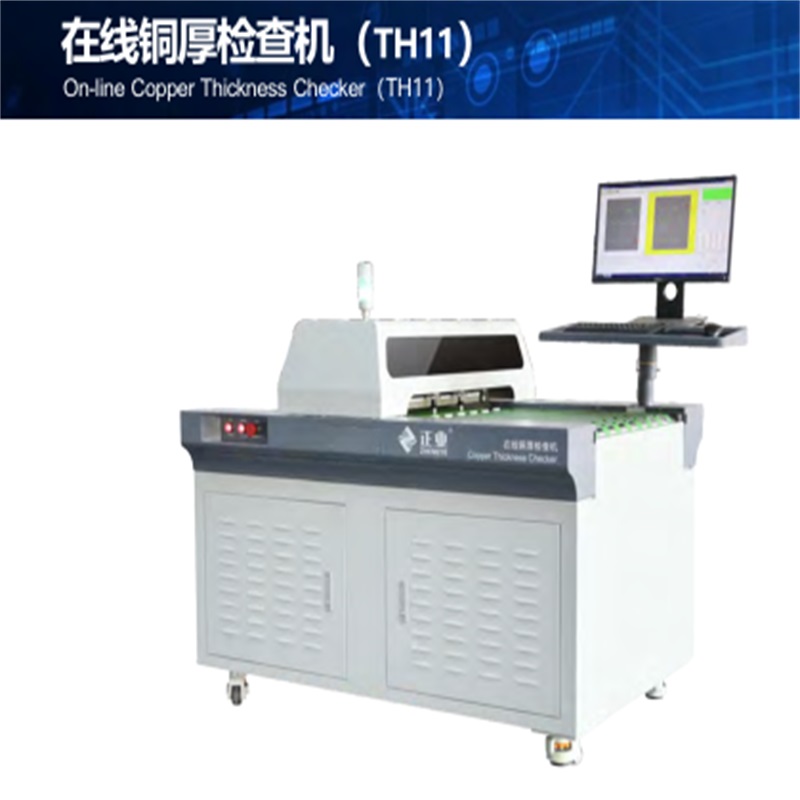

Vérificateur d'épaisseur de cuivre en ligne (TH11)

Date de sortie:2019-08-24 14:22

Cinq avantages des produits

  • 1. Connectez la ligne de production: surveillez la connexion de MES en ligne et empêchez la production de produits défectueux;
  • 2. Données précises: améliorer l'efficacité des tests et réduire les enregistrements humains et les erreurs de test;
  • 3. Méthode de positionnement d'origine: conception brevetée, mesure double face;
  • 4. Performances stables: équipé d’un hôte fischer PC2 et d’une sonde en cuivre ERCU N;
  • 5. Épaisseur de la plaque d'essai: 0,050-12 mm, large plage d'épaisseur de la plaque applicable.

détails du produit

PCB   Vérificateur d'épaisseur de cuivre en ligne (TH11)



USAGE

La machine d'inspection en ligne de l'épaisseur de cuivre est adaptée à la mesure de l'épaisseur de cuivre à la surface d'un panneau dur, d'une seule couche et d'une carte de circuit multicouche.

LES CARACTÉRISTIQUES

1. Connectez la ligne de production: surveillez l’amarrage en ligne du MES et évitez la production de produits défectueux;

2 Données précises: améliorer l'efficacité des tests et réduire les enregistrements humains et les erreurs de test;

3 Méthode de positionnement d'origine: conception brevetée, mesure double face;

4 Performance stable: équipé d’un hôte fischer PC2 et d’une sonde en cuivre ERCU N;

5 Épaisseur de la plaque d'essai: 0,050-12 mm, large plage d'épaisseur de la plaque applicable;

6 Automatisation: il peut prendre en charge trois systèmes de chargement et de déchargement automatiques pour réduire les coûts et améliorer l'efficacité;

7. Les points de test sont facilement confirmés par fichier d'entrée (type de fichier disponible: Gerber ou DRL).



PARAMÈTRE TECHNIQUE

ARTICLE                                                                       CARACTÉRISTIQUES

Surface de la plaque de mesure                                   200mm × 220mm - 650mm × 620mm

Épaisseur de la plaque d'essai                                                   0.05mm-12mm

Plage de test d'épaisseur de cuivre                                       0.1-120μm

Taille de la zone d'essai d'épaisseur de cuivre                               > 10mm × 15mm

Test de précision                                                               ± 5%

Contrôleur de test d'épaisseur de cuivre                       FISHER (MMS PC2 BU)

Sonde d'essai d'épaisseur de cuivre                             FISHER (PROBE ERCU N)

Test d'efficacité                                           6 points: 6-9S / pc, 18 points: 10-13S / pc

Précision de positionnement du point de test                                         ± 3mm

Point d'essai                                         1. fichier d'entrée (type Dir) et trouver les points de test

2 fichier d'entrée (type Gerber) et trouver les points de test

3 Moyenne de 5 points de test ou 9 points de test qui

peut être réglé par logiciel

Vitesse de la plateforme                                                       6m / min, 12m / min

Statistiques de données                                                                     Oui

Fonction de collecte de plaques                                                   Optionnel

Environnement de travail Température                                     22 ± 3 ° C

Puissance requise                                                   AC220V 50Hz

Arrivée d'air                                                                   0.6-0.8Mpa

Puissance                                                                             2kW

Poids                                                                           500 kg

Dimension de l'apparence (L × W × H)                 1536 × 1245 × 1420mm (Plate-forme 900mm)
