Système de contrôle en ligne des courants de Foucault pour le fil d'acier à ressort ECH7002

Date de sortie:2019-08-27 17:17

Cinq avantages des produits

  • Ajustez les paramètres techniques et les échantillons standard de détecteur de défauts en fonction des exigences de test.
  • Ajustez la position de la sonde et de la sonde en fonction des spécifications de la pièce.
  • Le système de détection de défauts détecte la pièce, les alarmes et les marques.
  • Le fil d'acier à ressort peut être réparé par arrêt pendant le processus.
  • L'enregistrement, le stockage et l'analyse des données sont effectués par l'hôte de détection de défauts.

détails du produit

Système de contrôle en ligne des courants de Foucault pour le fil d'acier à ressort ECH7002


Aperçu du projet

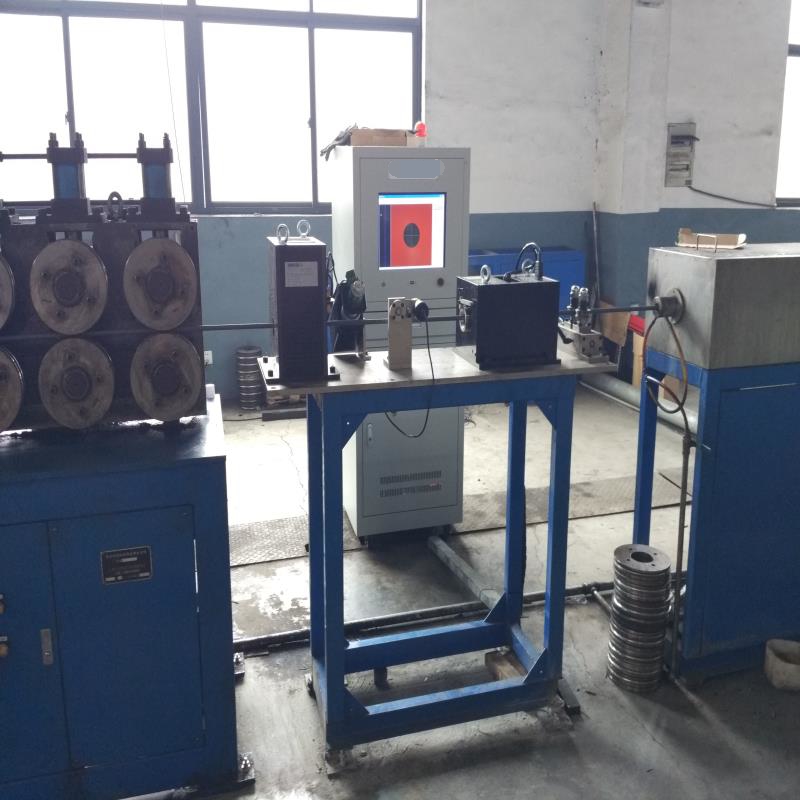

Les clients produisent du fil d'acier à ressort.   Le système de détection automatique des défauts par courants de Foucault en ligne est installé sur le   machine à dessiner.


Détection des informations sur la pièce

Nom des objets de détection                                 Fil d'acier à ressort

Matériel                                                       Matériaux métalliques tels que matériaux ferromagnétiques

Dimension Spécification                                     -2-40mm (Deux ensembles de sonde / manchon de guidage sont personnalisés dans cette plage)

Largeur de soudure                                                 /

Longueur                                                         Matériau du disque

Degré de flexion                                           1.5mm / m (de la station de détection)

Rugosité                                                   Surface ronde (extrémité chanfreinée sans bavure convexe) ≦ 3.2, non   échelle d'oxyde.

Dureté                                                     Plus fort

Vitesse de détection                                           Recommandé à travers la vitesse ≦ 100m / min   Ajustable

                                                                    (Vitesse de détection de l'instrument: 0.52-750m / min)

Température de la pièce de détection                           ≦ 80 ° C


Exigence de détection et   Norme de précision

                                                                Norme exécutive de détection

Nombre de standard                                         Nom de la norme                                                               Qualité

GB / T   11260-2008             Méthode de détection par courants de Foucault   pour acier rond (type traversant)                             2e année

GB / T 14480-2015             Instrument de test non destructif       Tourbillon   Actuel   Essai   Équipement                         /


Paramètre technique du système

Nom du système: Système de test de courants de Foucault en ligne pour fil d'acier à ressort

Type: ECH7002

Méthode de détection:   Détection de type à canal double

Mode de contrôle: automatique + manuel

Instrument et sonde: Instrument à courants de Foucault; Détecteur de faille à courant de Foucault à haute intelligence et à canal double numérique

Plate-forme de détection: Plate-forme de détection principale développée indépendamment

Brève introduction de l'opération de détection:

Ajuster les paramètres techniques et les échantillons standard de détecteur de défauts en fonction des exigences de test;

Ajustez la position de la sonde et de la sonde en fonction des spécifications de la pièce;

Le système de détection de défauts détecte la pièce, les alarmes et les marques;

Le fil d'acier à ressort peut être réparé par arrêt pendant le processus;

L'enregistrement, le stockage et l'analyse des données sont effectués par l'hôte de détection de défauts;

Créer automatiquement un rapport de détection de défauts.


Paramètres importants du système

prénom                                                 Paramètre technique                                               Remarques

Fin de la zone aveugle                                             ≦ 500m                                                 En fonction de la vitesse de test

Stabilité                                               Après 16 heures ≦ 2dB                                               Échantillon de test

Précision de l'impression par jet                               ± 50mm                                                         Échantillon de test

Taux de jugement irrecevable                               0%                                                             Échantillon de test

Taux de fausses déclarations                                           ≦ 2%                                                           Échantillon de test

Vitesse d'essai                                     Recommandé à travers la vitesse ≦ 100m / min                       Échantillon de test

                                        Ajustable   (Vitesse de détection de l'instrument: 0.52-750m / min)


Principe e de travers   Ty pe Essais par courants de Foucault

La détection par courants de Foucault consiste à établir un champ magnétique alternatif en approchant le conducteur de la bobine avec un courant alternatif (appelé sonde). Le champ magnétique alternatif traverse le conducteur et produit avec lui une induction électromagnétique, et établit un courant de Foucault dans le conducteur. Le courant de Foucault dans le conducteur produira également son propre champ magnétique. L'effet du champ magnétique à courants de Foucault modifiera également l'intensité du champ magnétique d'origine, ce qui entraînera une modification de la tension et de l'impédance de la bobine. Par conséquent, lorsque des défauts se produisent sur ou près de la surface du conducteur ou du matériau métallique mesuré, la force et la distribution du courant de Foucault seront affectées et le changement de courant de Foucault provoquera le changement de tension et d'impédance de la bobine de détection. Selon ce changement, l'existence de défauts dans le conducteur et la performance du matériau métallique peuvent être connues.


Description générale du système

Le système en ligne comprend un détecteur de défauts numérique double canal intelligent, une plate-forme de détection personnalisée (y compris des dispositifs de saturation magnétique et de démagnétisation), un dispositif de détection de type traversant, une sonde, un système d'alarme, un système de marquage, un logiciel de détection authentique et un module d'automatisation.


Flux de travail du système

Ce projet ajuste les paramètres techniques du détecteur de défauts en fonction des exigences de test, testant ainsi un échantillon standard → la pièce pénètre de manière uniforme par le mécanisme de serrage avant et arrière → sonde de détection   détection automatique → détection terminée →   alarme automatique   et marquer la détection lorsque le système détecte un défaut de pièce → signal de sortie   de l'arrêt et du meulage à l'organisation de la production pendant le processus de test → l'enregistrement, le stockage et l'analyse des données sont effectués par l'hôte de détection de défauts   et d'autres œuvres. Une détection de couverture à 100% peut être obtenue. Et il peut générer automatiquement le   détection   rapport pour la détection en service   situation: détection   lot, quantité, bon produit / taux de déchets, etc.
