Système de test en ligne par courants de Foucault pour tubes soudés droits en acier inoxydable ECN1002 / EFN1002

Aperçu du projet

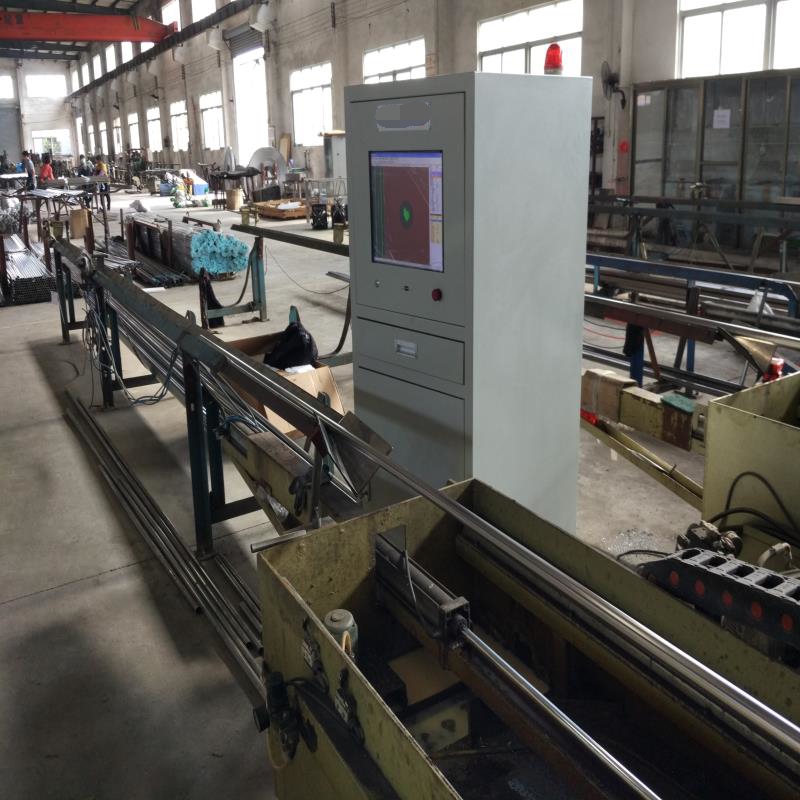

◆ Les clients produisent des tubes en acier inoxydable à soudure droite. Un système de détection automatique des défauts par courants de Foucault en ligne est installé sur la machine à tubes soudés.

◆ Caractéristiques du soudage à l'arc sous argon / au plasma: Ce procédé de soudage est principalement utilisé pour les tubes soudés longitudinalement en acier inoxydable et alliage de titane. La vitesse de soudage générale est faible (0,52-10 m / min).

◆ La vitesse de détection optimale du détecteur de défauts en ligne à courants de Foucault ordinaires est > 5m / min. Le détecteur de défauts de courants de Foucault à ultra-basse vitesse résout réellement le problème de la détection en ligne à faible vitesse du soudage à l'arc sous argon / du soudage au plasma. La vitesse de détection la plus basse est de 0,5 m / min. La sensibilité de détection et le rapport performances / bruit dépassent les normes nationales applicables.

◆ Option de détection de type traversant / type de selle: Il est recommandé d'utiliser la détection de type traversant dans la spécification de 0-40. L'avantage est que la soudure et le corps du tuyau peuvent être détectés. L'inconvénient est que chaque spécification doit être équipée d'une sonde et d'un manchon de guidage. > probe40 sonde de selle suggérée, une sonde peut couvrir une large gamme de spécifications, une certaine gamme de spécifications ne nécessite pas de remplacer la sonde. Seuls les défauts de position de soudure peuvent être détectés.

◆ Pour la détection de tubes carrés et de formes spéciales, le type de selle est principalement utilisé.

Détection des informations sur la pièce

Nom des objets de détection                               Tuyau soudé droit en acier inoxydable, tuyau rond

Matériel                                                               Acier inoxydable (2, 3 séries, etc.)

Dimension Spécification                                                         0-40

Largeur de soudure                                               -50-5mm, une déviation d'angle de soudure de 5 mm est acceptable

Longueur                                           Détection en ligne de défauts de longueur, coupe à la volée d'un tube ou d'une bobine après la détection de défauts

Degré de flexion                                               1.5mm / m (de la station de détection)

Degré circulaire                                                         Tube circulaire ≦ 0.1mm

Rugosité                                                     Paroi et soudure de tuyau (avec bavures) ≦ 3.2

Dureté                                                                             Plus fort

Vitesse en ligne                                 Vitesse de soudage: 0.50 ≦ 750m / min   (Vitesse de détection de l'instrument: 0.52-750m / min)

Température de la pièce de détection                               80-100 ° C ou température normale

Exigence de détection et   Norme de précision

                                                                Norme exécutive de détection

Nombre de standard                                         Nom de la norme                                                                   Qualité

GB / T 14480-2015             Instrument de test non destructif     Tourbillon   C urrent   T esting   E quipment                         /

GB / T 7735-2016               Contrôle automatique des courants de Foucault pour les tubes en acier sans soudure et soudés                 Le plus haut grade

                                          défauts (sauf soudage à l'arc submergé)

Paramètre technique du système

Nom du système: Système de test de courants de Foucault en ligne pour tubes soudés droits en acier inoxydable

Type: ECN / EFN1002

Méthode de détection: Détection en ligne des courants de Foucault à double canal en selle

Mode de contrôle: automatique + manuel

Instrument et sonde: Instrument à courants de Foucault; Détecteur de faille à courant de Foucault à haute intelligence et à canal double numérique

Plate-forme de détection: Plate-forme de détection principale développée indépendamment

Brève introduction de l'opération de détection:

Ajuster les paramètres techniques et les échantillons standard de détecteur de défauts en fonction des exigences de test;

Ajustez la position de la sonde et de la sonde en fonction des spécifications de la pièce;

Le système de détection de défauts détecte la pièce, les alarmes et les marques;

Ajustez l'équipement de soudage (moule, joint de soudure) en fonction de l'alarme;

L'enregistrement, le stockage et l'analyse des données sont effectués par l'hôte de détection de défauts;

Créer automatiquement un rapport de détection de défauts.

Paramètres importants du système

prénom                                                 Paramètre technique                                               Remarques

Fin de la zone aveugle                                             M 50m                                                 En fonction de la vitesse de test

Stabilité                                               Après 16 heures ≦ 2dB                                             Échantillon de test

Précision de l'impression par jet                               ± 50mm                                                         Échantillon de test

Taux de jugement irrecevable                               0%                                                             Échantillon de test

Taux de fausses déclarations                                           ≦ 2%                                                           Échantillon de test

Vitesse d'essai                                           0,50 ≦ 750m / min                                       Cela dépend de   les clients   vitesse de soudage,

                                            Soudure à l'arc sous argon   sera ajusté   selon               la vitesse la plus rapide peut atteindre 750m / min

                                            à la vitesse de soudage du client.                                       (ce projet est en acier inoxydable argon

                                                                                                                              arc   soudage, la vitesse est   Ralentissez)

Principe des essais par courants de Foucault de type traversant

        La détection par courants de Foucault consiste à établir un champ magnétique alternatif en approchant le conducteur de la bobine avec un courant alternatif (appelé sonde). Le champ magnétique alternatif traverse le conducteur et produit avec lui une induction électromagnétique, et établit un courant de Foucault dans le conducteur. Le courant de Foucault dans le conducteur produira également son propre champ magnétique.
