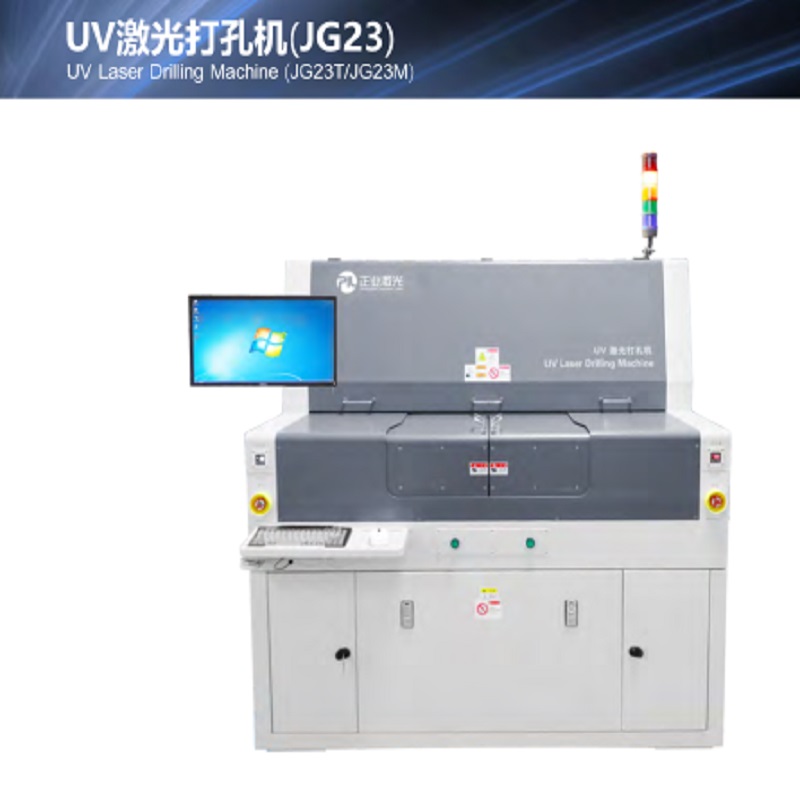

Perceuse à laser UV (JG23T / JG23M)

USAGE

Principalement utilisé dans l'industrie des cartes de circuit imprimé, feuille de cuivre double face pour le traitement des trous borgnes à trous traversants et le traitement de fenêtres en cuivre à plaque HDI.

LES CARACTÉRISTIQUES

1.   Adoptez une technologie de forage avancée pour améliorer l'efficacité et la qualité des forages

2   Trois niveaux de gestion logicielle facilitant la maintenance et la gestion des machines.

3   Fonction forte pour enregistrer quotidiennement, toute la procédure de travail est enregistrée.

4   Exécution automatique par RTR et PTP.

PARAMÈTRE TECHNIQUE

ARTICLE                                                       Traitement à travers les trous                       Traitement des trous borgnes

Précision du traitement du système                                                                 ± 20μm

  (Conditions ZHENGYE)

Puissance laser                                                                                     11W à 40kHz

Longueur d'onde laser                                                                                 355nm

Largeur d'impulsion                                                 45ns ~ 60ns @ 40kHz                               90 ± 30ns @ 40kHz

Gamme de fréquences                                                 0-150kHz                                           40-90kHz

Contrôle de l'énergie                                                                         Surveillance de l'énergie

Objets                                                                       (1)   Grand format de traitement: 520mm × 620mm

                                                                                (2) Numéro de table: faisceau unique, plate-forme unique

Dimensions (L × W × H)                                                     1600mm × 1650mm × 1940mm

Poids                                                                                             2300 kg
