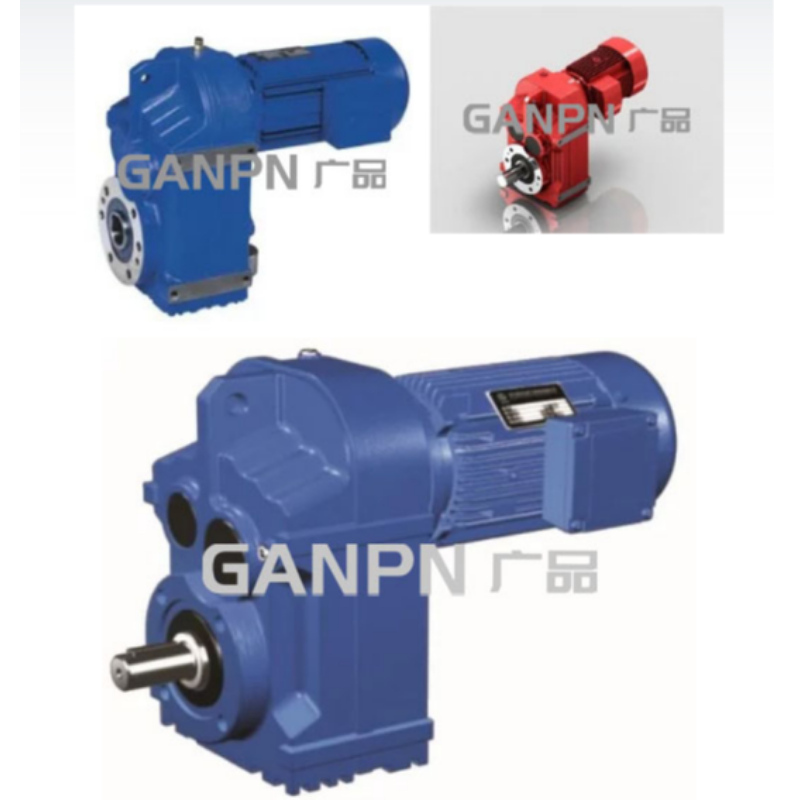

Description du produit:

Un.Les ralentisseurs de la série F sont fabriqués conformément aux prescriptions techniques internationales, à forte teneur technologique.

Deux.économiser de l 'espace, la fiabilité, une capacité de surcharge élevée, jusqu' à 90 kW.

Trois.Série F série de ralentisseurs d 'engrenages d' arbres parallèles à faible consommation d 'énergie, d' excellentes performances et d 'une efficacité supérieure à 95%.

Quatre.Parallel axis Slope engrenage decelerator with small vibration, Low Noise, good Energy Efficiency.L 'utilisation d' acier de haute qualité et de l 'acier en fonte.La surface des engrenages est traitée thermiquement à haute fréquence.

Cinq.Après un traitement de précision, afin d 'assurer la parallélisme et la précision de positionnement de l' arbre, ces ensembles d 'engrenages constituant le ralentisseur sont équipés de différents types de moteurs électriques, formant une intégration électromécanique qui garantit pleinement les caractéristiques qualitatives du produit du ralentisseur.

Caractéristiques de performance:

Un.Sortie en parallèle, compact structure, grand couple de transmission, fonctionnement stable, faible bruit, longue durée de vie.

Deux.Mode d 'installation: l' installation de la base, l 'installation de l' arbre creux, l 'installation de bride, l' installation de bras de torsion, l 'installation de la petite bride.

Trois.Les deux niveaux de base d 'entrée et de sortie sont dans la même direction de rotation et inversement; les combinaisons f / R sont mentionnées séparément.

Quatre.Output Mode: creux axis Output or Real axis output.

Cinq.Rendement moyen: 96% pour le niveau II, 94% pour le niveau III et 85% pour la série F / R.

Paramètres techniques:

Fourchette de vitesse: modèle de base 3.81 à 281.71, Groupe F / R pouvant atteindre 31 434

Plage de couple: 200 - 18 000 m

Fourchette de puissance: 0,18 à 200 kW

Structure:

Le type d 'agrandissement d' arbre F, le type d 'agrandissement d' arbre FF, le type d 'installation de bride

Connexion de montage d 'arbre fa d' entrée d 'arbre s - indicateur

Kaf - axis installation, bride installation


Modèle de base:

Catégorie de sortie d 'axes solides: f37, F47, f57, F67, f77, f87, F97, f107, f127, f157

Type d 'arbre creux de sortie fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fa127, fa157

Axes solides avec bride de sortie: f37, ff47, f57, F67, f77, ff87, F97, f107, f127, f157

Type d 'axe creux avec sortie de bride: faf37, faf47, faf57, faf67, faf77, faf87, faf97, faf107, faf127, faf157

Small bride Output axes creux: faz37, faz47, faz57, faz67, faz77, faz87, faz97, faz107, faz127, faz157

Essieu solide input axis Output Type: fs37, fs47, fs57, fs67, fs77, fs87, fs97, fs107, fs127, fs157

Types de combinaisons de sortie d 'axes solides: f37r17, f47r17, f57r37, f67r37, f77r37, f87r57, f97r57, f1077r77, f127r77, f127r87, f157r97

Type de sortie d 'axe creux d' entrée d 'arbre massif: fas37, fas47, fas57, fas67, fas77, fas87, fas97, fas107, fas127, fas157

Catégorie de sortie d 'axes creux: fa37r17, fa47r17, fa57r37, fa67r37, fa77r37, fa87r57, fa97r57, fa1077r77, fa127r77, fa1077r77, fa127r87, fa157r97

Axes solides avec bride de sortie: ffs37, ffs47, ffs57, ffs67, ffs77, ffs87, ffs97, ffs107, ffs127, ffs157

Axes concentriques à combinaison de sortie de bride: f37r17, f47r17, f57r37, f67r37, f77r37, f87r57, f97r57, f107r77, f127r77, f127r87, f157r97

L 'axe principal avec le type de bride de sortie entrant dans l' axe creux: fafs37, fafs47, fafs57, fafs67, fafs77, fafs87, fafs97, fafs107, fafs127, fafs157

Axes creux avec combinaisons de sortie de brides: faf37r17, faf47r17, faf57r37, faf67r37, faf77r37, faf87r57, faf97r57, faf107r77, faf127r77, faf107r77, faf127r77, faf157r97

Type d 'arbre creux d' entrée avec sortie de bride: fazs37, fazs47, fazs57, fazs67, fazs77, fazs87, fazs97, fazs107, fazs127, fazs157

Axes creux avec ensemble de sortie de bride: faz37r17, faz47r17, faz57r37, faz67r37, faz77r37, faz87r57, faz97r57, faz1077r77, faz127r77, faz157r77, faz127r77, faz127r77, faz157r97
