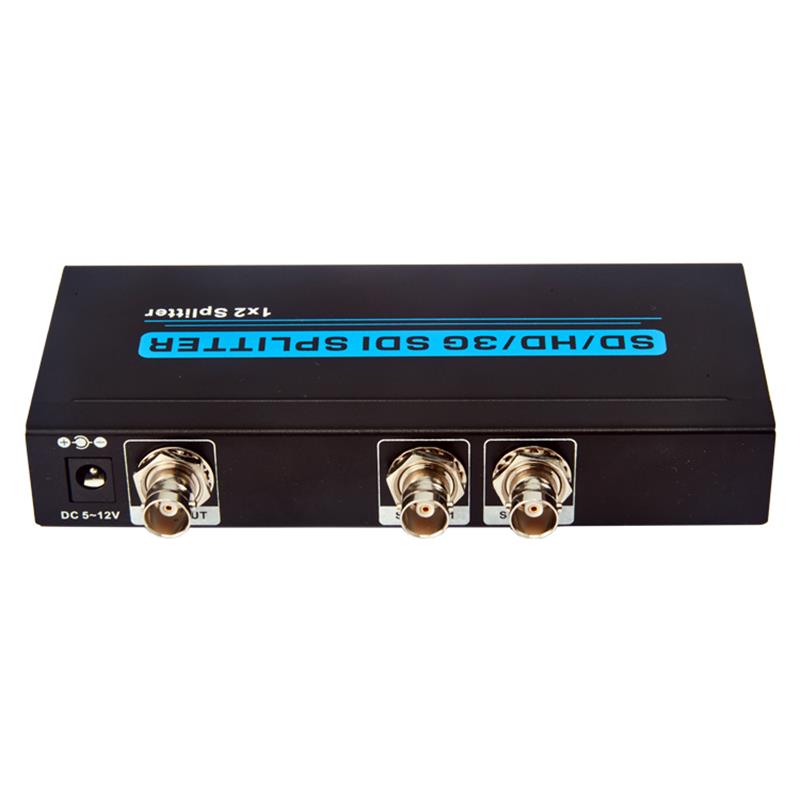

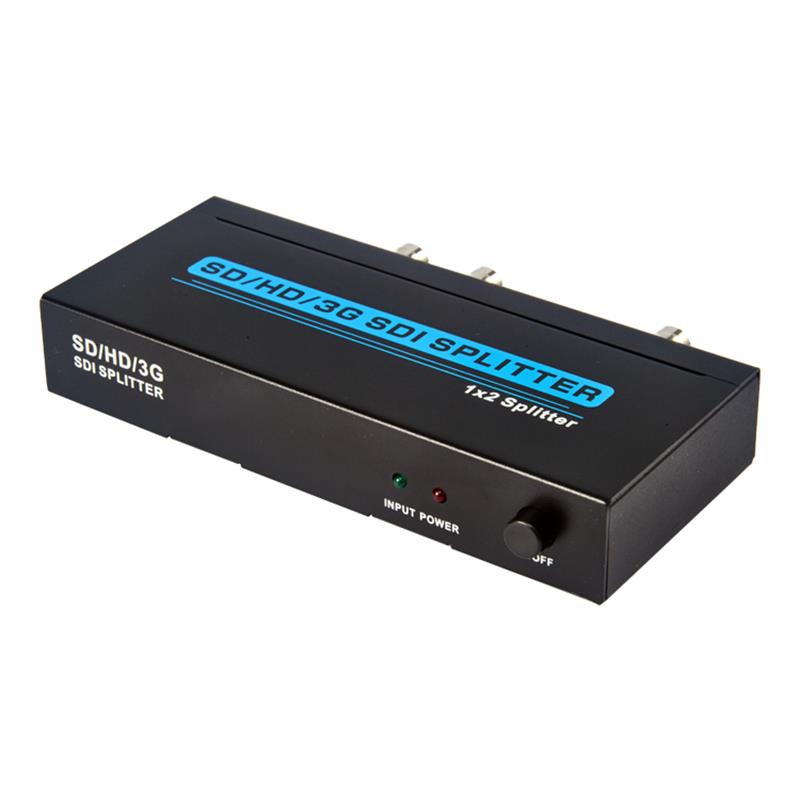

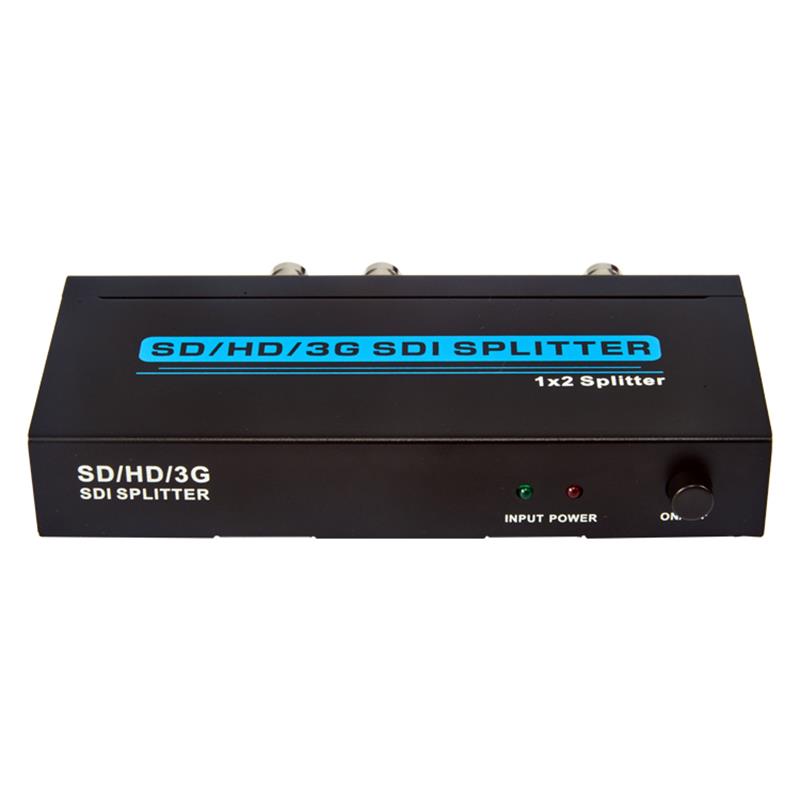

1.0 Introduction

La distribution de distributeurs SDI 1 x 2 permet à une source vidéo SDI, HD - SDI ou 3G - SDI d 'afficher simultanément deux SDI / HD - SDI / 3G - SDI.Ce produit contient une identification automatique et compatible avec le SD - SDI, HD - SDI, 3G - SDI tous les formats de signaux SDI.La largeur de bande de 2,97 Gbps est supportée pour une transmission sans perte à longue distance.

2.0 fonctions

Un.         1 SDI   Input   Signal   Diviser   A deux.   SDI   Couler   Matériel.

Deux.         Supporte les formats vidéo SD - SDI (270mb / s), HD - SDI (1485gb / s), 3G - SDI (297gb / s).

Trois.         équilibrage de câble intégré, récupération d 'horloge et entraînement.

Quatre.         Prend en charge la résolution allant jusqu 'à 1920 & 35ç120; 1080 @ 60HZ.

Cinq.         La distance d 'entrée et de sortie du signal supporte le signal SD à 300 mètres, le signal HD à 200 mètres et le signal 3G à 100 mètres.

Six.         Supporte une entrée de tension large de 5 à 12 v.

3,0 paquets

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

1) séparateur SDI - 1

2) 5v1a adaptateur d 'alimentation en courant continu

3) Manuel opérationnel 1

4.0 normes

Bande passante de fréquence

Port d 'entrée du diviseur SDI ---------------------------------------------------------------------------------

Port de sortie du diviseur SDI ------------------------------------------------------------------------------

Équipements d 'alimentation électrique

ESD Protection of Human Body Model ----------------------------------------------------------------------

    ± 4 kV (décharge de contact)

Taille (mm) - - - 150 (longueur) x 65 (largeur) x 25 (hauteur)

Poids: 350g

Température de fonctionnement: 0 °C ~ 40 °C / 32 °F ~ 104 °F

Température de stockage - 20 °C ~ 60 °C / - 4 °F ~ 140 °F

Humidité relative: 20%

Consommation maximale d 'énergie
