1.0 Introduction

Les amplificateurs HDMI à RJ45 utilisent des câbles Cat - 5e ou Cat - 6 (recommandés) d 'une longueur maximale de 60 mètres pour transmettre des signaux à haute résolution au lieu des câbles HDMI afin de réduire les coûts.La transmission à longue distance à haute résolution est très difficile car les câbles HDMI sont très coûteux et inhabituels.L 'amplificateur est conçu pour la transmission à distance de signaux de haute définition.

2.0 fonctions

1) conformément à l'accord HDCP - 1.2;

2) transmission de signaux: câbles cat5e ou cat6 (recommandés) jusqu 'à 60   Connecter un compteur entre TX et RX au lieu d 'un câble HDMI   Extension

3) Supporting Video Input: 24 / 50 / 60fs / 1080p / 1080i / 720P / 576p / 576i / 480p / 480i;

4) Supporting Video Output: 24 / 50 / 60fs / 1080p / 1080i / 720P / 576p / 576i / 480p / 480i;

5) Appui à la CEC

6) support de format audio:   DTS - HD / Dolby - truehd / lpcm7.1 / DTS / Dolby - AC3 / DSD;

7) absence de perte de qualité

8) Installation dans quelques minutes

9) besoin d 'électricité DC5V / 1a

3.0 accessoires d'emballage:

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

Électricité - 2

Manuel de l 'utilisateur - 1

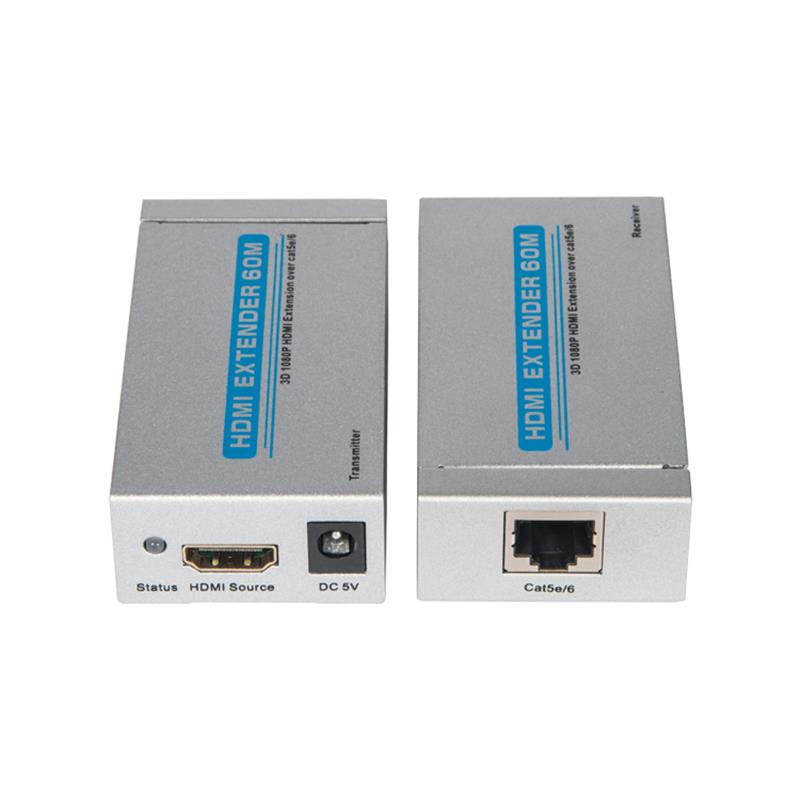

émetteur HDMI - 1

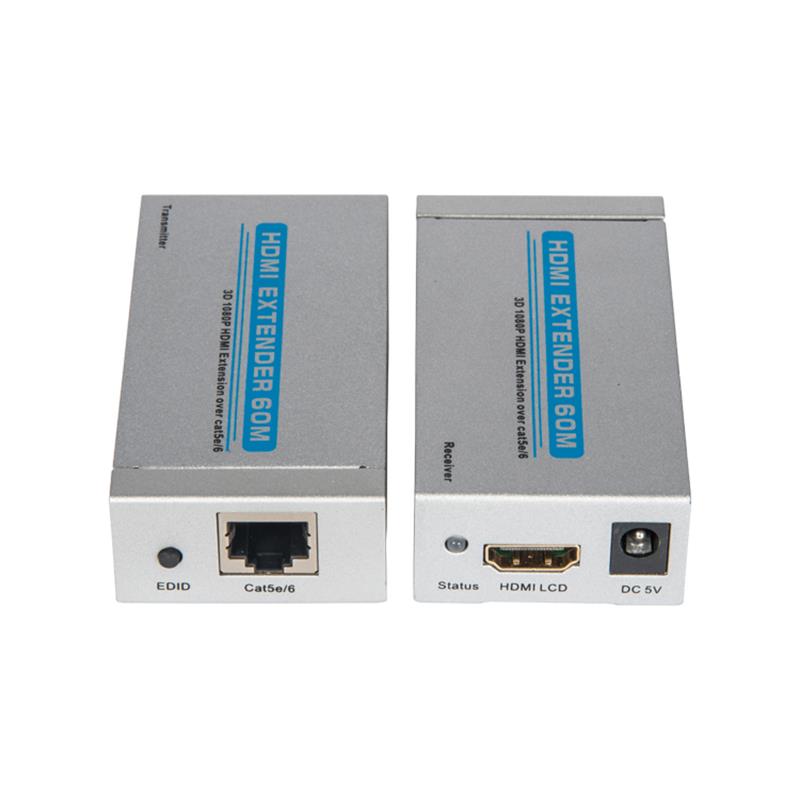

4. Récepteurs HDMI - 1

4 normes

Longueur du câble Cat - 6 entre l 'émetteur et le récepteur à moins de 60 mètres

Entrée HDMI - - - - 24 / 50 / 60fs / 1080p / 1080i / 720P / 576p / 576i / 480p / 480i

Supporting audio format input - - DTS - HD / Dolby truehd / lpcm7.1 / DTS / Dolby - AC3 / DSD

HDMI Output - - - - 24 / 50 / 60fs / 1080p / 1080i / 720P / 576p / 576i / 480p / 480i

Support de sortie de format audio

Largeur de bande maximale

Maximum Wave rate 4.95gbps

Entrée de signaux vidéo

Output DDC signal

Distance d 'entrée / sortie des câbles HDMI

Max working Current

Format adaptateur de puissance - - - - entrée: AC (50 Hz, 60 Hz) 100 V - 240 V; sortie: DC5V / 1a

Plage de température de fonctionnement (- 15 à + 55 °C)

Plage d 'humidité de fonctionnement: 5 - 90% RH (sans condensation)
