1.0 Introduction

L 'amplificateur HDMI sur cat5e / cat6 est un outil permettant d' étendre à distance le signal HDMI à des affichages compatibles.Il est conçu pour convertir des signaux HDMI en signaux hdbaset standard et les transmettre par l 'intermédiaire de réseaux.Il permet également de transmettre le signal de commande à infrarouge bidirectionnel avec le signal HDMI, ce qui permet de commander la source du côté récepteur à plus de 100 mètres, ou de commander le récepteur du côté source à plus de 100 mètres au moyen d 'un amplificateur HDMI.

2.0 fonctions

Une paire de modules complets n'est pas nécessaire.

Les terminaux de câbles utp utilisent la norme IEEE - 568b au lieu des câbles HDMI (CAT - 5e / 6).

Distance de transmission:

100 mètres: 1080p @ 60hz36bit; 3d1080p @ 30hz36bit;

70 mètres: 1080p @ 60HZ @ 48bit; 1080p @ 120Hz @ 24bit; 3d1080p @ 60HZ @ 36bit, 4K @ X - 2K @ 30hz @ 24.

Quatre.     Support HDMI version 1.4.

Cinq.     Conformément à HDCP.

Six.     Total HD Support: 1080p @ 60HZ @ 48 bits / pixels, 1080p @ 120Hz @ 24 bits / pixels,

Sept.     3D 1080p60hz et 4K @ X - 2K @ 30hz @ 24

Huit.     Le signal de commande infrarouge est transmis avec le signal HDMI.

Neuf.     Appui au travail infrarouge de 20 à 60 kHz.

3.0 accessoires d'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

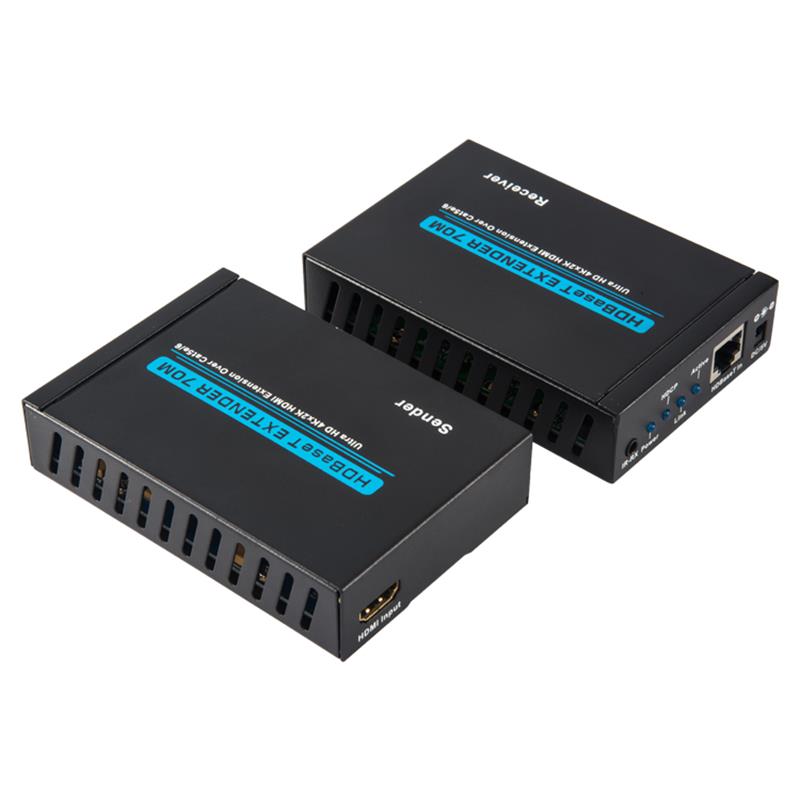

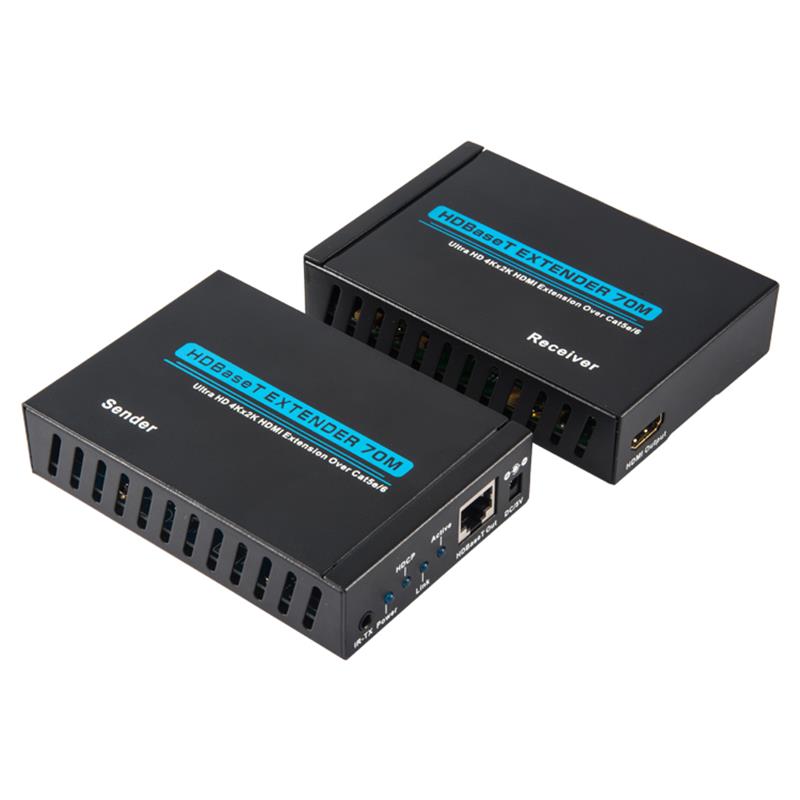

Un émetteur HDMI

Récepteur HDMI - 1

Un émetteur infrarouge.

Un récepteur infrarouge

Adaptateur d 'alimentation en courant continu

Manuel d 'exploitation

4.0 normes

Largeur de bande

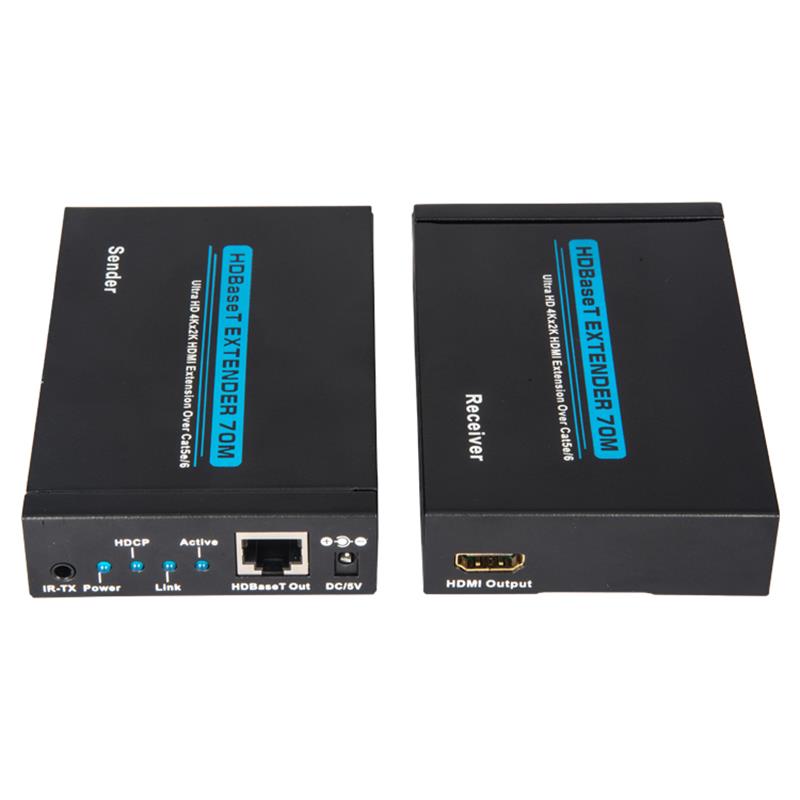

Port d 'entrée / sortie de l' émetteur HDMI émetteur infrarouge

Port d 'entrée / sortie du récepteur HDMI - 1 Port maître HDMI / 1 Cat 6, Récepteur infrarouge

Équipement d 'alimentation électrique

Modèle de protection du corps humain   ± 4 kV (décharge de contact)

Taille (mm) - 65 (largeur) x 100 (profondeur) x 25 (hauteur)

Poids: 200g x 2

Température de fonctionnement - 0 °C ~ 40 °C / 32 °F ~ 104 °F

Température de fonctionnement - 0 °C ~ 40 °C / 32 °F ~ 104 °F

Température de stockage - 20 °C ~ 60 °C / - 4 °F ~ 140 °F

Humidité relative: 20%

Consommation d 'énergie (maximum) - - - 20W
