1.0 Description

Le commutateur HDMI est un produit qui permet de Commuter plusieurs ensembles de signaux HDMI vers un dispositif d 'affichage haute définition (par exemple, HDTV) au moyen d' un bouton manuel.Cela permet d 'éviter des coupures fréquentes de câbles.Il peut optimiser votre système de cinéma à domicile afin d 'optimiser l' efficacité.

2.0 fonctions

Un.Lorsque le signal apparaît sur le port, le transfert est effectué automatiquement par l 'intermédiaire de l' utilisateur.

Deux.Supporting HDCP Protocol, applicable to source equipment and High Definition   Dispositif d 'affichage comprenant un port HDMI ou un nombre, tel qu' un DVD et un vdtv   Le port est conforme au Protocole HDCP.

Trois.Supports à haute résolution jusqu 'à 480i / P, 576p, 720i / P, 1080i / P, 4kx2k @ 25 / 30 Hz.

Quatre.Appui à HDMI 1.4

Cinq.Prolonge la distance de transmission et améliore le signal de transmission.

Six.Il est compatible avec le DVI par l 'utilisation d' un adaptateur HDMI à DVI.

Numéro 7.Insérer immédiatement.

Huit.Une pluralité d 'ensembles de signaux d' entrée sont facilement connectés à un affichage HDTV.

Neuf.Économiser l 'espace.Utilisation d 'un dispositif d' affichage haute définition par plusieurs sources   En même temps

Conception de l'enveloppe métallique, blindage intégré, sans interférence de signal.

Libre choix Manuel des ports d'entrée.

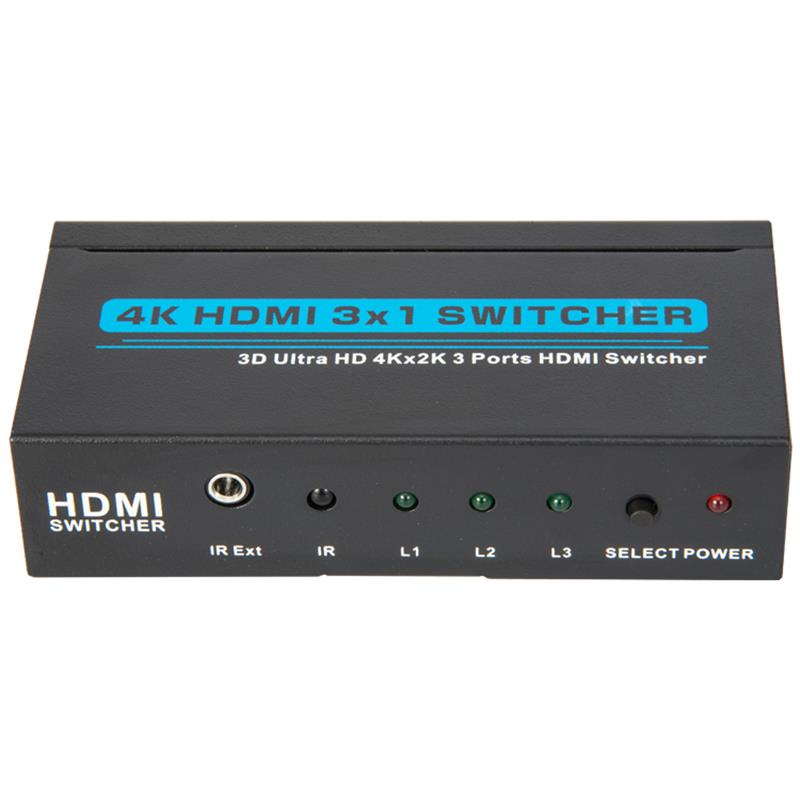

LED indique le signal et le mode d 'alimentation.

Électricité (voir Paramètres techniques)

3.0 accessoires d'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

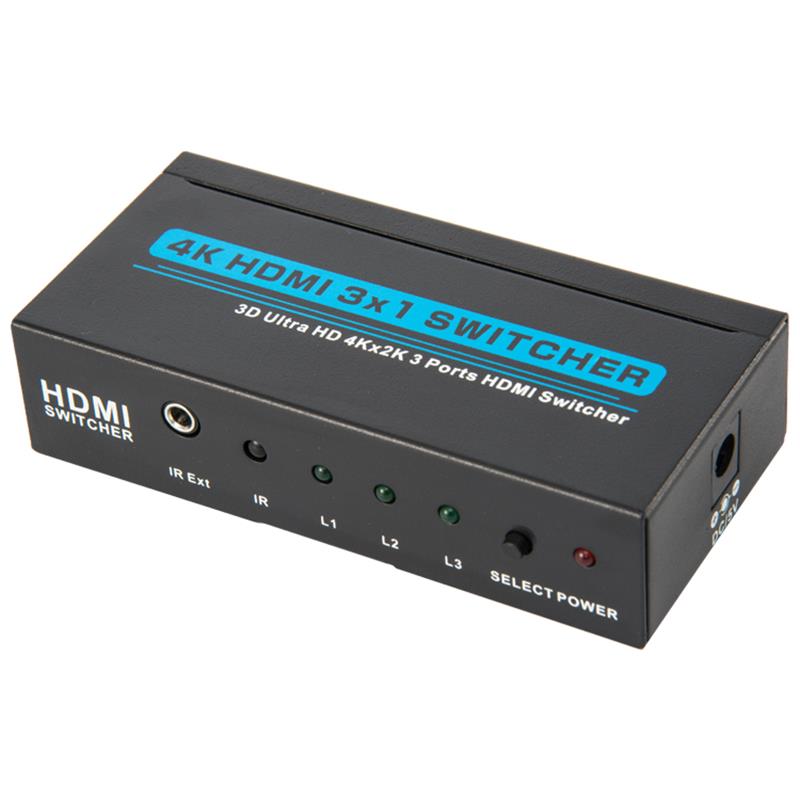

Commutateur HDMI - 3X1 - 1

5V adaptateur d 'alimentation en courant continu - 1

Une télécommande.

Infra - red Receiver Extension cable -----------------------------------------------------------

Manuel de l 'utilisateur

4.0 paramètres techniques détaillés

Produit ----------------------------------------------------------------------------------------- Commutateur 3X1 HDMI

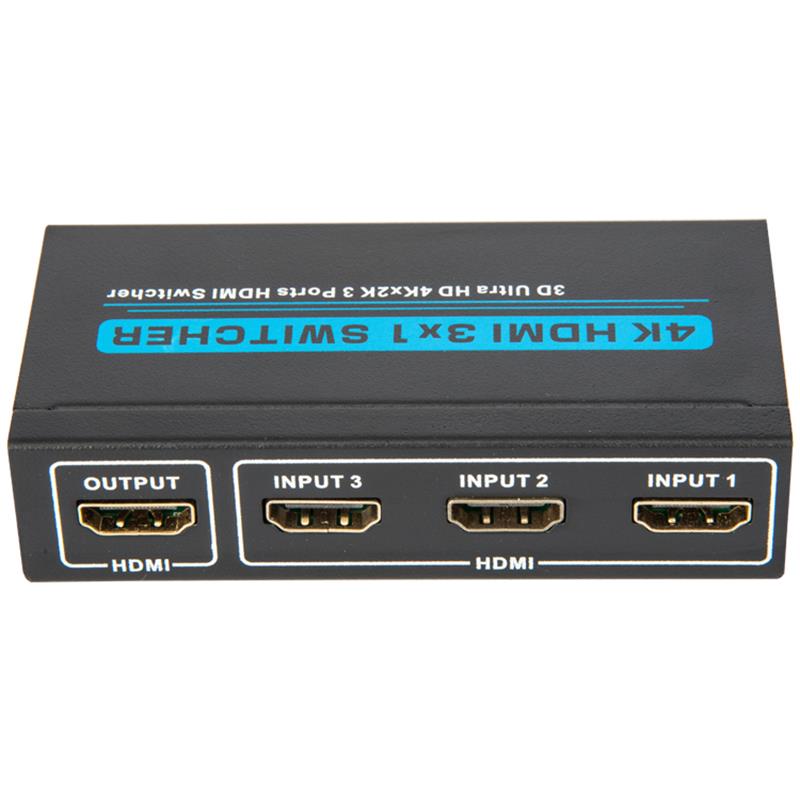

Source HDMI   Port ---------------------------------------------------------------------------------- Trois.

Dispositif d 'affichage   Output Port Un.

Port Source   Connecteur ----------------------------------------------------------------------------------- 19 HDMI (type a)

Port d 'affichage   Connecteur ---------------------------------------------------------------------------- 19 HDMI (type a)

Compatible with HDCP ------------------------------------------------------------------

Source   Sélection du matériel Bouton infrarouge   Télécommande

Input Video Signal ---------------------------------------------------------------------------------- 0,5 - 1,0 volts P - p

Saisissez le signal DDC --------------------------------------------------------   Tension P - P (TTL)

Couleur profonde -------------------------------------------------------------------------------- 36.

Portée d 'une seule liaison 3840 et 2160.

Version HDMI HDMI 1.4 critère

Bande passante Jusqu'à 340 MHz.

Vitesse du signal Jusqu'à 10,2 Gbps.

Input length   Câble électrique Pas plus de 10 mètres.

Longueur   Output cable Pas plus de 10 mètres.

Câble standard Mhdmi 1.4

Vertical Frequency   Champ d 'application 60 hertz.

Pouvoir   Consommation (maximum) ------------------------------------------------------------------------------------ 2,5 Watts

Manipuler   Température ------------------------------------------------------------------------------ 0 °C à 70 °C.

Tension de fonctionnement DC 5V

Adaptateur de puissance Type 5V - 1a

Poids net (kg) 0,13.

Taille: longue x large x haute (mm) ----------------------------------------------------------------------------------------- 100 x 48 x 25
